БИТУМНЫЙ МИНИ-ТЕРМИНАЛ

ИННОВАЦИОННОЕ
РЕШЕНИЕ

Для безопасной разгрузки битумных автоцистерн в автоматическом режиме, удаленного контроля количества битумных материалов в резервуарах, сохранение их неизменного качества при хранении и дальнейшем нагреве для отгрузки на АБЗ.
ВАЖНЫЕ ФАКТЫ
  • ДИАГНОСТИКА И СОХРАНЕНИЕ КАЧЕСТВА ПОСТУПАЮЩИХ БИТУМНЫХ МАТЕРИАЛОВ
    автоматическое измерение температуры и возможность "догревать" битум до рабочего состояния без потери качества
  • ПОЛНЫЙ КОНТРОЛЬ ОБЪЕМА ПОСТУПАЮЩИХ БИТУМНЫХ МАТЕРИАЛОВ
    контроль с помощью встроенных приборов учета, которые показывают информацию о текущей поставке и фиксируют ее в базе данных терминала
  • ВОЗМОЖНОСТЬ
    УДАЛЕННОГО
    КОНТРОЛЯ
    мобильное приложение для получения
    в онлайн-режиме информации
    о поступающих битумных материалах
  • АБСОЛЮТНАЯ БЕЗОПАСНОСТЬ ПРИ РАЗГРУЗКЕ БИТУМНЫХ МАТЕРИАЛОВ
    с помощью автоматизированного пункта разгрузки полностью исключается возможность ожогов и других травм водителей
  • ВОЗМОЖНОСТЬ ИНТЕГРИРОВАНИЯ
    МИНИ-ТЕРМИНАЛА
    в систему управления АБЗ, а также объединение нескольких мини-терминалов в единую автоматизированную сеть на производстве
  • РАСШИРЯЕМЫЙ РЕЗЕРВУАРНЫЙ ПАРК В ЗАВИСИМОСТИ ОТ ПОТРЕБНОСТЕЙ ПРЕДПРИЯТИЯ
    комплектация резервуарного парка
    от 200 тонн с возможностью увеличения вместимости до 10 000 тонн
ПРОБЛЕМЫ ОТРАСЛИ
  • С ПРИЁМОМ
    Отсутствие необходимых инструментов для безопасного и контролируемого приёма битумных материалов.
  • С ПОДГОТОВКОЙ
    Сложность в подготовке в рабочее состояние битумных материалов в связи с невозможностью должного контроля температурного воздействия.
  • С ХРАНЕНИЕМ
    Отсутствие качественного резервуарного парка и несоблюдение технологического процесса хранения.
РЕШЕНИЕ: АВТОМАТИЗАЦИЯ ВСЕХ ЭТАПОВ РАБОТЫ С БИТУМНЫМИ МАТЕРИАЛАМИ НА АБЗ

ПОСЛЕДСТВИЯ НАРУШЕНИЯ УСЛОВИЙ ХРАНЕНИЯ И ПРИЁМА БИТУМНЫХ МАТЕРИАЛОВ:

  • Несчастные случаи из-за кустарных методов слива опасного груза.
  • Нет возможности работать с ПМБ (ПБВ) и битумами по новым ГОСТам и СТО.

ПРИ ЯМОЧНОМ ХРАНЕНИИ ПРОИСХОДИТ:

  • Сильное обводнение.
  • Быстрое окисление битума.
  • Перегрев битума электрическими ТЭНами или открытым огнём.
Данные факторы приводят к серьёзной потере качества продукта!

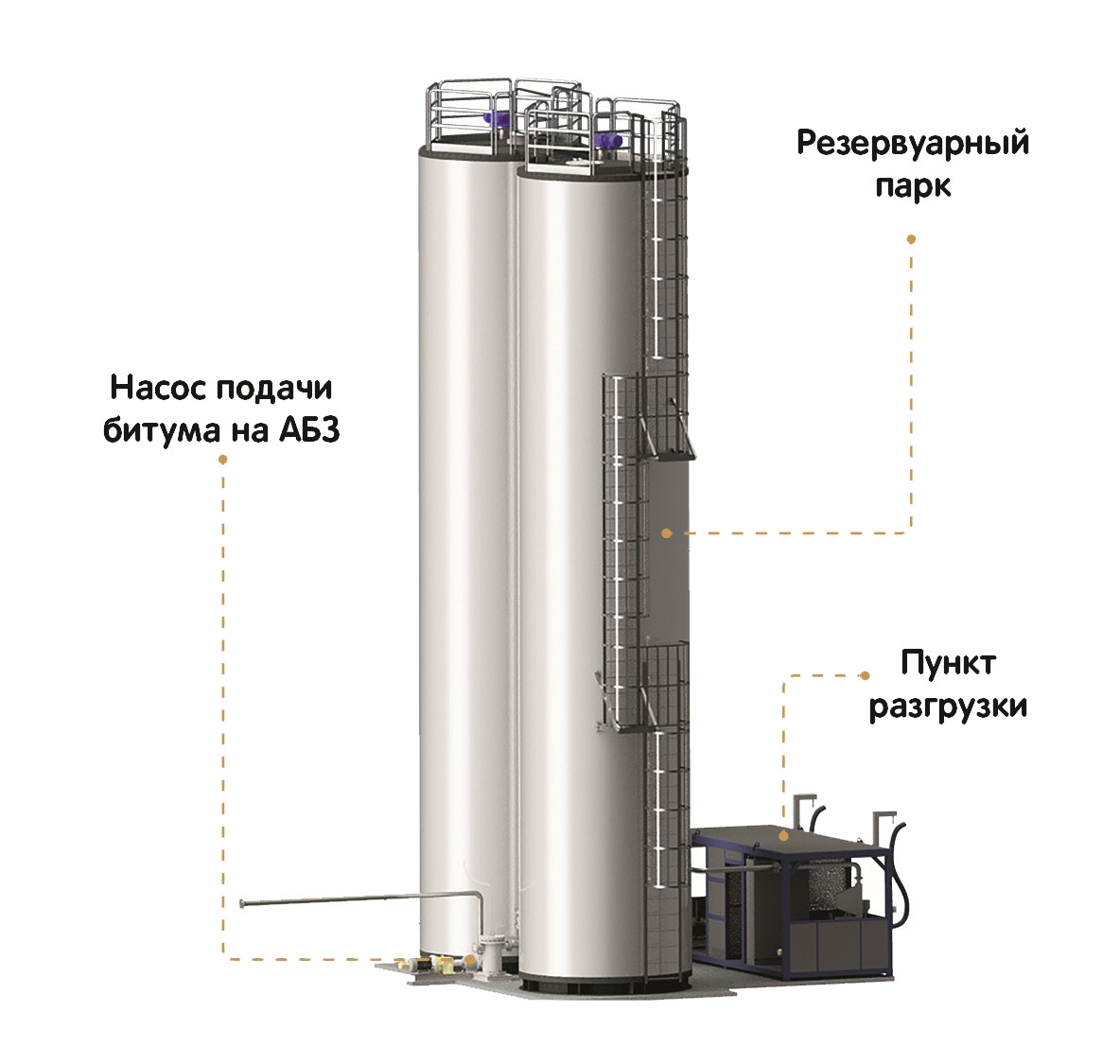

УСТРОЙСТВО МИНИ-ТЕРМИНАЛА
-



-



-





-
-


-


-



-
Автоматический пункт разгрузки битумных материалов с автомобильного транспорта: автоматизированный учёт и заказ битумной продукции на основании остатков и текущих потребностей АБЗ по запланированному графику поставок
Автоматический пункт разгрузки для безопасного приёма битумных материалов с автомобильного транспорта.

Современный автоматизированный резервуарный парк для хранения всех видов битумных материалов.

Насос для подачи битумных материалов на АБЗ
в рабочем состоянии и с соблюдением технологического процесса подготовки для всех видов битумных материалов.

Автоматизированный учёт и заказ битумной продукции на основании остатков и текущих потребностей АБЗ по запланированному графику поставок.
Curiosity about life in all its aspects, I think, is still the secret of great creative people.
Curiosity about life in all its aspects, I think, is still the secret of great creative people.
Curiosity about life in all its aspects, I think, is still the secret of great creative people.
Curiosity about life in all its aspects, I think, is still the secret of great creative people.
Насос подачи
битума на АБЗ
Резервуарный
парк
Пункт
разгрузки
АВТОМАТИЧЕСКИЙ ПУНКТ РАЗГРУЗКИ АВТОТРАНСПОРТА ERICHHAHN TAG-ATU
Автоматический пункт разгрузки битумных материалов с автомобильного транспорта: автоматизированный учёт и заказ битумной продукции на основании остатков и текущих потребностей АБЗ по запланированному графику поставок
КОМПЛЕКТАЦИЯ

  • Насосная группа Victor Pumps (Германия), производительностью 55 м3/ч с приводами NORD (Германия).
  • Саморегулирующийся нагревательный кабель для обогрева оборудования и трубопроводов.
  • Кориолисовый расходомер Rheonik, производства Германии (опционально).
  • Автоматизированная система управления разгрузкой битумных материалов из операторской посредством сенсорной панели Siemens.
ПРЕИМУЩЕСТВА

  • Полный контроль всех этапов разгрузки битумных материалов в режиме реального времени.
  • Разгрузка битумовоза без участия оператора.
  • Отсутствие персонала в зоне налива.
  • Управление процессом разгрузки битума из операторской.
  • Одновременная разгрузка 2 битумовозов за 30 минут.
  • Мобильное приложение для получения в онлайн-режиме информации о поступающих битумных материалах.
    УЗНАТЬ БОЛЬШЕ О ПУНКТЕ РАЗГРУЗКИ АВТОТРАНСПОРТА
    РЕЗЕРВУАРНЫЙ ПАРК
    Благодаря вертикальному расположению резервуаров площадь контакта битумных материалов с воздухом минимизируется, как и окисление продукта, что особенно важно при хранении ПМБ (ПБВ).

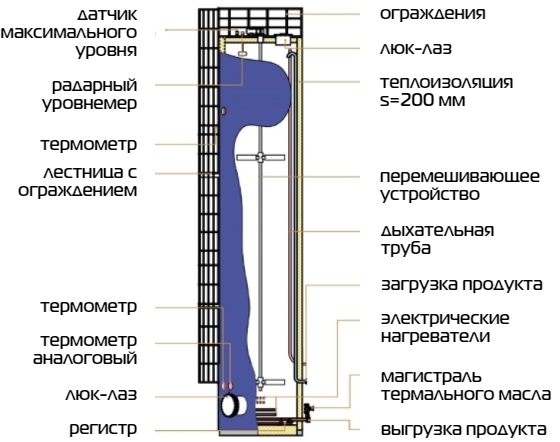

    Резервуары вертикальные стальные: благодаря вертикальному расположению резервуаров площадь контакта битумных материалов с воздухом минимизируется, как и окисление продукта, что особенно важно при хранении ПМБ (ПБВ)
    Резервуары вертикальные стальные
    Резервуары вертикальные стальные: благодаря вертикальному расположению резервуаров площадь контакта битумных материалов с воздухом минимизируется, как и окисление продукта, что особенно важно при хранении ПМБ (ПБВ)
    • Обеспечены системой комбинированного подогрева с помощью термального масла и электрических нагревателей (опционально).
    • Оборудованы перемешивающими устройствами с приводом NORD (Германия) для исключения возможности перегрева битумных материалов и достижения однородного состояния.
    • Оборудованы дисковыми затворами АВО valve (Чехия) с электроприводом PS (Германия).
    • Комплектуются радарным уровнемером (производство VEGA, Германия) для автоматизированного контроля за наличием битумных материалов в резервуарах.
    • Обеспечены стандартизированными соединениями для трубопроводов.
    • Оснащены теплоизоляцией толщиной 200 мм для уменьшения теплопотерь на стенке, крыше и днище резервуаров.
    • Включают систему отбора проб производства компании RITAG (Германия).
    МОБИЛЬНЫЕ РЕШЕНИЯ
    Вместимость резервуарного парка от 200 до 600 тонн.

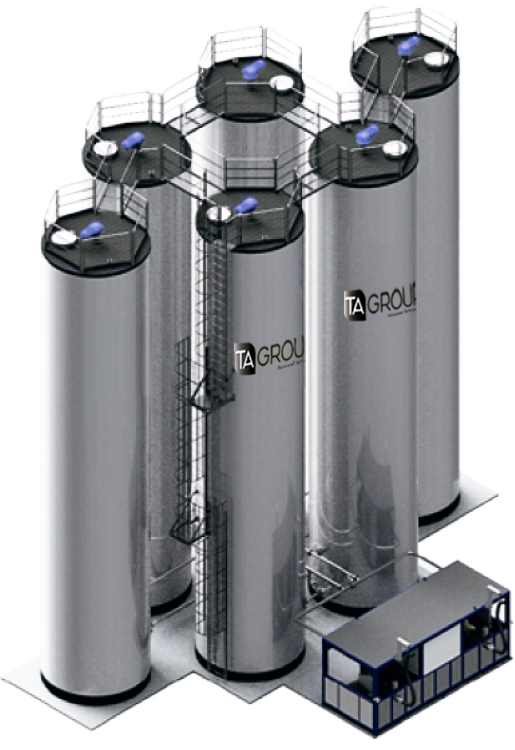

    Резервуары вертикальные 600 тонн стальные: благодаря вертикальному расположению резервуаров площадь контакта битумных материалов с воздухом минимизируется, как и окисление продукта, что особенно важно при хранении ПМБ (ПБВ)

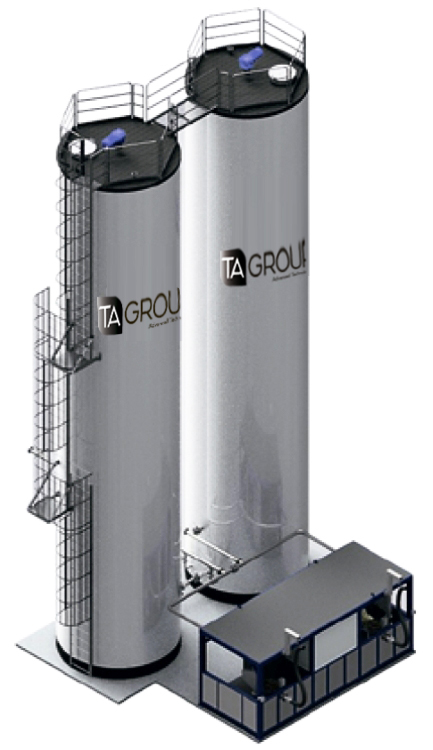

    Резервуары вертикальные 200 тонн стальные: благодаря вертикальному расположению резервуаров площадь контакта битумных материалов с воздухом минимизируется, как и окисление продукта, что особенно важно при хранении ПМБ (ПБВ)

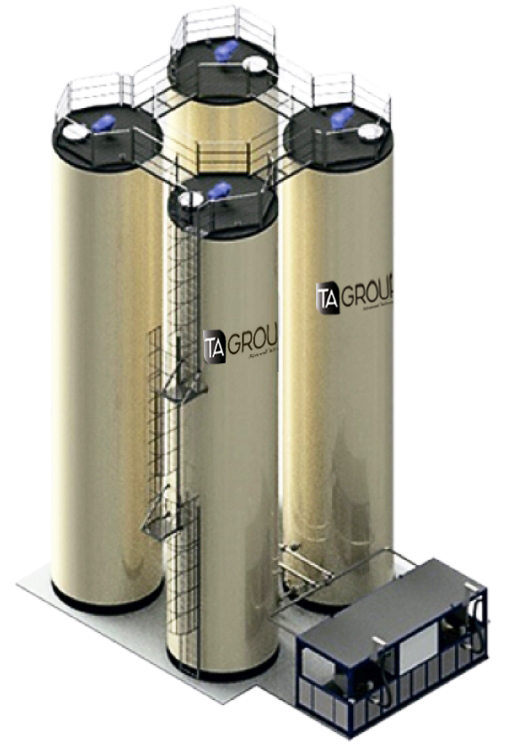

    Резервуары вертикальные 400 тонн стальные: благодаря вертикальному расположению резервуаров площадь контакта битумных материалов с воздухом минимизируется, как и окисление продукта, что особенно важно при хранении ПМБ (ПБВ)
    200 тонн
    600 тонн
    Комплектуются резервуары интенсивного нагрева ErichHahn HT-100.
    400 тонн
    Высокая мобильность: транспортировка с помощью автомобильного транспорта.
    СТАЦИОНАРНЫЕ РЕШЕНИЯ
    После базовой поставки возможно расширение резервуарного парка по мере роста потребностей производства Заказчика.
    1 000 тонн
    Резервуары вертикальные 1000 тонн стальные: благодаря вертикальному расположению резервуаров площадь контакта битумных материалов с воздухом минимизируется, как и окисление продукта, что особенно важно при хранении ПМБ (ПБВ)
    Вместимость резервуарного парка до 10 000 тонн.

    Дополнительно к ErichHahn HT-100 комплектуются резервуарами от 400 до 4 900 тонн (монтируются на месте).
    ДОПОЛНИТЕЛЬНОЕ ОБОРУДОВАНИЕ
    • Насосная станция для подачи битума на АБЗ Victor Pumps (Германия), производительностью 30 м3/ч с приводом NORD (Германия).
    • Промежуточная емкость для подачи битума на АБЗ вместимостью от 3 тонн.
    • Автоматическая установка для загрузки автотранспорта.
    • Сборное металлическое или железобетонное основание для установки и монтажа битумного мини-терминала.
    МЕСТО МИНИ-ТЕРМИНАЛА В ЦЕПОЧКЕ ДВИЖЕНИЯ БИТУМНЫХ МАТЕРИАЛОВ
    МЕСТО МИНИ-ТЕРМИНАЛА В ЦЕПОЧКЕ ДВИЖЕНИЯ БИТУМНЫХ МАТЕРИАЛОВ

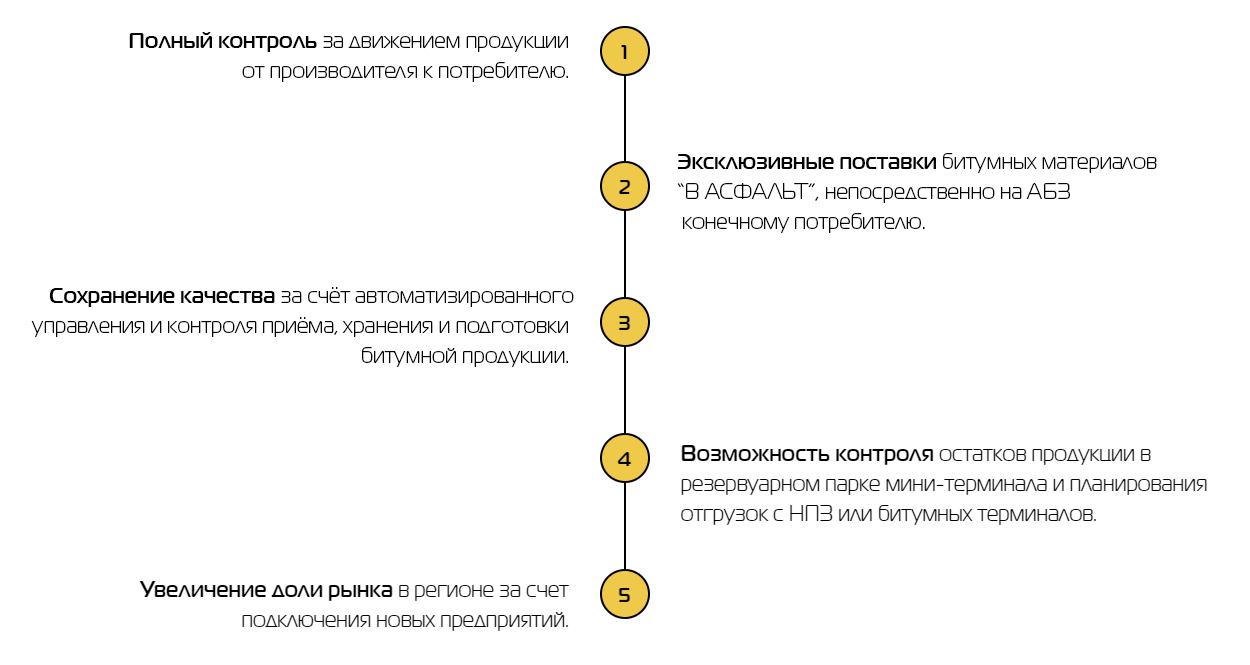

    ПРЕИМУЩЕСТВА ДЛЯ ПОСТАВЩИКОВ
    Полный контроль за движением продукции от производителя к потребителю.
    Эксклюзивные поставки битумных материалов "В АСФАЛЬТ", непосредственно на АБЗ конечному потребителю.
    Сохранение качества за счет автоматизированного управления и контроля приема, хранения и подготовки продукции.
    Возможность контроля остатков продукции в резервуарном парке мини-терминала и планирования отгрузок с НПЗ или битумных терминалов.
    Увеличение доли рынка в регионе за счет подключения новых предприятий.

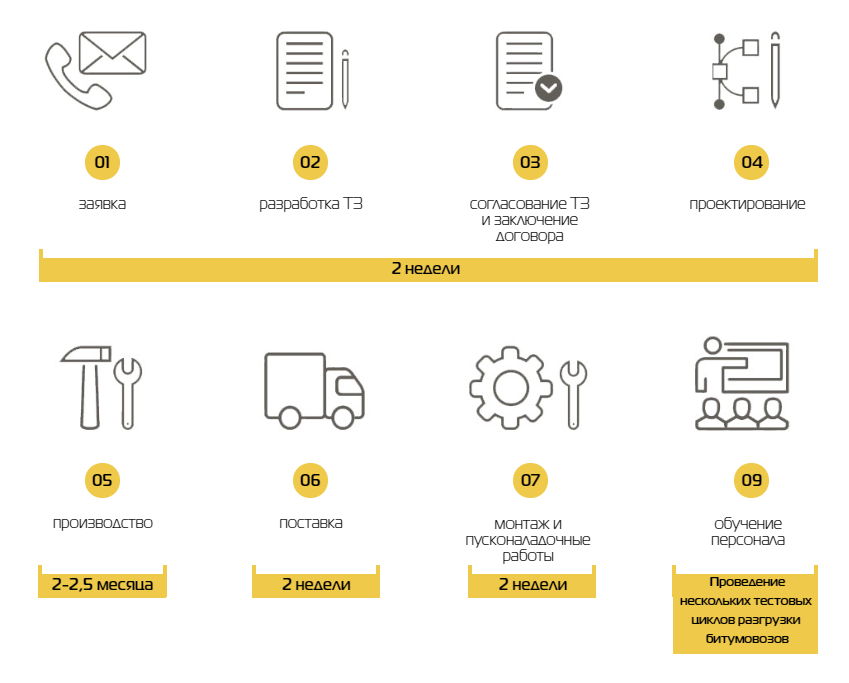

    ЭТАПЫ СОТРУДНИЧЕСТВА
    ВАРИАНТЫ ВЛАДЕНИЯ
    ПОКУПКА
    АРЕНДА
    ЛИЗИНГ
    возможна рассрочка до 0,5 года
    по договоренности
    по договоренности
